十三、SpringMVC执行流程
1、SpringMVC常用组件
- DispatcherServlet:前端控制器,不需要工程师开发,由框架提供
作用:统一处理请求和响应,整个流程控制的中心,由它调用其它组件处理用户的请求
- HandlerMapping:处理器映射器,不需要工程师开发,由框架提供
作用:根据请求的url、method等信息查找Handler,即控制器方法
- Handler:处理器,需要工程师开发
作用:在DispatcherServlet的控制下Handler对具体的用户请求进行处理
- HandlerAdapter:处理器适配器,不需要工程师开发,由框架提供
作用:通过HandlerAdapter对处理器(控制器方法)进行执行
- ViewResolver:视图解析器,不需要工程师开发,由框架提供
作用:进行视图解析,得到相应的视图,例如:ThymeleafView、InternalResourceView、RedirectView
- View:视图
作用:将模型数据通过页面展示给用户
2、DispatcherServlet初始化过程

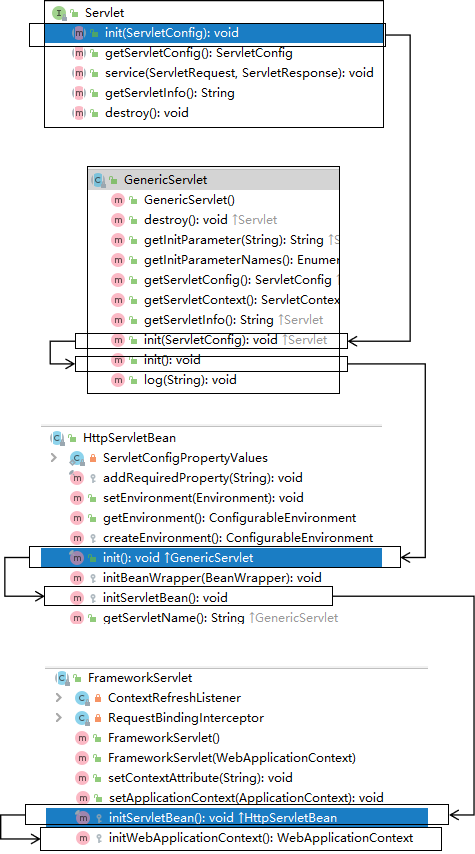

DispatcherServlet 本质上是一个 Servlet,所以天然的遵循 Servlet 的生命周期。所以宏观上是 Servlet 生命周期来进行调度。
a>初始化WebApplicationContext
所在类:org.springframework.web.servlet.FrameworkServlet
1 | protected WebApplicationContext initWebApplicationContext() { |
b>创建WebApplicationContext
所在类:org.springframework.web.servlet.FrameworkServlet
1 | protected WebApplicationContext createWebApplicationContext( { ApplicationContext parent) |
c>DispatcherServlet初始化策略
FrameworkServlet创建WebApplicationContext后,刷新容器,调用onRefresh(wac),此方法在DispatcherServlet中进行了重写,调用了initStrategies(context)方法,初始化策略,即初始化DispatcherServlet的各个组件
所在类:org.springframework.web.servlet.DispatcherServlet
1 | protected void initStrategies(ApplicationContext context) { |
3、DispatcherServlet调用组件处理请求
a>processRequest()
FrameworkServlet重写HttpServlet中的service()和doXxx(),这些方法中调用了processRequest(request, response)
所在类:org.springframework.web.servlet.FrameworkServlet
1 | protected final void processRequest(HttpServletRequest request, HttpServletResponse response) |
b>doService()
所在类:org.springframework.web.servlet.DispatcherServlet
1 |
|
c>doDispatch()
所在类:org.springframework.web.servlet.DispatcherServlet
1 | protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception { |
d>processDispatchResult()
1 | private void processDispatchResult(HttpServletRequest request, HttpServletResponse response, |
4、SpringMVC的执行流程
用户向服务器发送请求,请求被SpringMVC 前端控制器 DispatcherServlet捕获。
DispatcherServlet对请求URL进行解析,得到请求资源标识符(URI),判断请求URI对应的映射:
a) 不存在
i. 再判断是否配置了mvc:default-servlet-handler

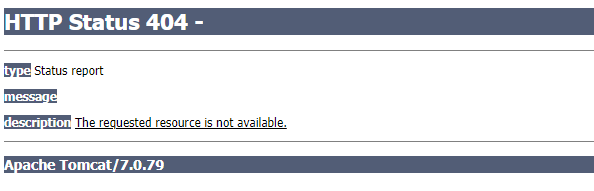

ii. 如果没配置,则控制台报映射查找不到,客户端展示404错误

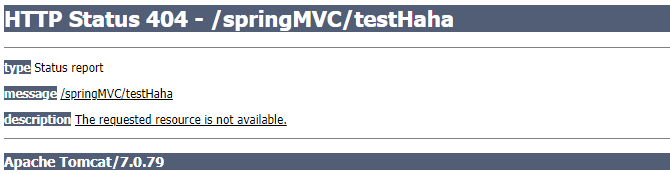

iii. 如果有配置,则访问目标资源(一般为静态资源,如:JS,CSS,HTML),找不到客户端也会展示404错误
b) 存在则执行下面的流程
根据该URI,调用HandlerMapping获得该Handler配置的所有相关的对象(包括Handler对象以及Handler对象对应的拦截器),最后以HandlerExecutionChain执行链对象的形式返回。
DispatcherServlet 根据获得的Handler,选择一个合适的HandlerAdapter。
如果成功获得HandlerAdapter,此时将开始执行拦截器的preHandler(…)方法【正向】
提取Request中的模型数据,填充Handler入参,开始执行Handler(Controller)方法,处理请求。在填充Handler的入参过程中,根据你的配置,Spring将帮你做一些额外的工作:
a) HttpMessageConveter: 将请求消息(如Json、xml等数据)转换成一个对象,将对象转换为指定的响应信息
b) 数据转换:对请求消息进行数据转换。如String转换成Integer、Double等
c) 数据格式化:对请求消息进行数据格式化。 如将字符串转换成格式化数字或格式化日期等
d) 数据验证: 验证数据的有效性(长度、格式等),验证结果存储到BindingResult或Error中
Handler执行完成后,向DispatcherServlet 返回一个ModelAndView对象。
此时将开始执行拦截器的postHandle(…)方法【逆向】。
根据返回的ModelAndView(此时会判断是否存在异常:如果存在异常,则执行HandlerExceptionResolver进行异常处理)选择一个适合的ViewResolver进行视图解析,根据Model和View,来渲染视图。
渲染视图完毕执行拦截器的afterCompletion(…)方法【逆向】。
将渲染结果返回给客户端。
